Chia sẻ lỗi Gigabyte GA-945GCMX-S2

Tình trạng main khi kích nguồn có 2 tiếng beep một dài một ngắn, card test dừng code FF, bàn phím không nhận, không xuất hình on board nhưng khi cắm card màn hình rời vẫn xuất hình bình thường. Chủ quan trước tiên sẽ làm phần không xuất hình onboard được trước rồi đến phần không nhận bàn phím. Cách sửa main pc mất vcore

Các bạn có thể dowload schematic Gigabyte 945GCMX-S2 về để cùng theo dõi.

Trước tiên kiểm tra tín hiệu VSYNC và HSYNC tại pin 13 và 14 của cổng VGA.

Các bạn mở sơ đồ lên tìm đến phần cổng VGA

Tại vị trí Q308 và Q309 là tín điểm nhận tín hiệu GVSYNC và GHSYNC từ chíp cầu Bắc ra cổng VGA. Tiến hành rút bỏ 2 fet này ra tình trạng máy vẫn không kích nguồn. Nghi là lỗi chip Bắc nhưng chưa cho lên bếp vội tiến hành kiểm tra cổng PS2 tốt, cắm bàn phím USB cũng không nhận. Tiến hành thay IO không được, vấn đề cuối cùng để cho main nhận được bàn phím là BIOS.

Tiến hành nạp bios. Các bạn dowload file bios GA-945GCMX-S2 tại đây.

Tiến hành nạp bios main đã nhận bàn phím và xuất hình bình thường. Như vậy kết luận của việc sửa main pc này như sau. Triệu chứng bệnh của main không xuất hình không nhận bàn phím, xuất hình ngoài, speak kêu 2 beep một dài một ngắn tiến hành nạp lại bios tốt sẽ khắc phục được lỗi trên.

Tình trạng main khi kích nguồn có 2 tiếng beep một dài một ngắn, card test dừng code FF, bàn phím không nhận, không xuất hình on board nhưng khi cắm card màn hình rời vẫn xuất hình bình thường. Chủ quan trước tiên sẽ làm phần không xuất hình onboard được trước rồi đến phần không nhận bàn phím. Cách sửa main pc mất vcore

Các bạn có thể dowload schematic Gigabyte 945GCMX-S2 về để cùng theo dõi.

Trước tiên kiểm tra tín hiệu VSYNC và HSYNC tại pin 13 và 14 của cổng VGA.

Bios Gigabyte GA-945GCMX-S2

Bios gigabyte GA945-GCMX-S2

Tủ chống ẩm chuyên dụng hiệu DRY-CABI DHC–40 chính hãng giá rẻ

Tủ chống ẩm chuyên dụng hiệu DRY-CABI, DHC–40  Chất liệu: Tủ được làm bằng tôn dày 1.5mm dập khuôn, được hàn đính.
Màu sơn:  Toàn bộ tủ được sơn hai lớp bằng sơn tĩnh điện màu đen.      ..
Hãng sản xuất :Tủ chống ẩm Dry cabi

Thông số  kỹ thuật :
- Kích thước
 Chiều sâu : 320 mm
 Chiều rộng :330 mm
  Chiều cao :490 mm
Công suất điện năng     5W
Điện áp sử dụng: 110 V - 220 V
Dung tích    40 lít
 Mô tả sơ bộ:
- Tủ gồm có một khoang, một cánh cửa kính 2 lớp chống xước được thiết kế chịu sự va đập và đảm bảo tuyệt đối độ ẩm bên trong với hệ thống gioăng cao su từ bao quanh tạo nên sự chắc chắn mỗi khi mở ra đóng vào.
- Bên trong tủ có 02 khay đựng, điều chỉnh được khoảng cách tuỳ theo chiều cao hay thấp của các vật phẩm với sự hỗ trợ của thanh ray di động hai bên thành tủ.
- Trên tủ được gắn 01 đồng hồ kỹ thuật số báo độ ẩm và có nút điều chỉnh độ ẩm ở bên ngoài.
- Tủ có 01 ổ khóa bảo vệ
- Phía chân tủ có 04 ốc xoáy để điều chỉnh độ cân bằng của tủ
 Kết cấu: Tủ được thiết kế gọn nhẹ, lắp đặt 01 Block chạy bằng 01 IC làm lạnh và hút ẩm.
- Điện áp sử dụng:       110 V - 220 V
- Công suất điện năng: 5W
- Phạm vi khống chế độ ẩm từ 30% - 80% RH.

Cơ chế vận hành:
 Tủ hoạt động theo cơ chế làm lạnh trừ ẩm không qua quy trình nén ép khí, không sử dụng quạt gió, mà được sử dụng công nghệ bán dẫn tạo ra môi trường hút được không khí ẩm trong tủ.
 Khí ẩm bên trong tủ được ngưng tụ bởi một thanh vật liệu có chức năng làm lạnh, tạo thành những hạt sương nhỏ và được hút ra bằng bộ phận hút ẩm của Block gồm thanh bức xạ và phần tử nhiệt điện bốc thành hơi ra bên ngoài.
Tủ chống ẩm chuyên dụng kỹ thuật số hiệu DRY -CABI được sản xuất trên dây chuyền hiện đại đạt tiêu chuẩn quốc tế với cơ chế hút ẩm bằng IC gọn nhẹ, tốc độ hút ẩm nhanh gấp 10 lần và tiêu hao điện năng chỉ bằng 1/10 so với sản phẩm cùng loại khác.

Sản phẩm hot :  tủ chống ẩm giá rẻ

Quý khách hàng có nhu cầu mua hãy liên hệ ngay theo số 0985 6263 07 để được tư vấn và hỗ trợ miễn phí nhé !



Schematic Sony Vaio MBX-202

Quảng Cáo

Hướng dẫn sửa Laptop Lenovo G470 không nhận USB

Quảng cáo Google

Hôm nay mình nhận một em Lenovo G470 - VGA Nvidia tình trạng không nhận USB tại tất cả các cổng USB và không nhận LAN.

Trước tiên các bạn dowload Schematic lenovo G470

Đáng nhẽ mình làm video ghi lại quá trình sửa chữa để tiện up cho các bạn theo dõi nhưng vì khách giúc đợi lấy luôn nên không thể làm video cũng như chụp hình thực tế được. Nên mình sẽ đưa ra các bước đo đạc và sửa chữa trên sơ đồ thực tế. video hướng dẫn sửa main pc, cách sửa main pc, cách sửa main máy tính

Trước tiên kiểm tra nguồn cấp 5V cho các chân USB. Cách bạn đo tại chân thứ nhất của Chân USB

Như sơ đồ các bạn có thể đo nguồn 5V tại chân 1 VCC trên cổng USB hoặc đo tại vị trí dương tụ C593. Nếu tại đây mất 5V sẽ mất nguồn nuôi cho USB, vì vậy sẽ không nhận USB. Thực tế trên laptop minh sửa nguồn này có đủ. sửa motherboard laptop no display

Khi đã có nguồn 5V cấp nuôi USB thì hỏng hóc còn lại chỉ là tín hiệu vào chân Data+ và Data - của USB bị lỗi. Trên hình bên trên tiến hành kiểm tra L65 còn tốt. không bị đứt liên lạc.

Để đồng hồ về thang đo thông mạch, đo tổng trở giữa mass mà chân D+ và D- tại JUSB1 thấy chỉ có 6ohm đó là biểu hiện của chạm chập. Các jack USB khác không có. Như kết luận HM65 bị chập đường này dẫn đến tê liệt không nhận USB. Tiến hành tháo HM 65. Tổng trở lên cao khoảng 500ohm. Thay HM65 mới máy đã nhận USB.

Cách bạn có thể tham khảo các video hướng dẫn sửa chữa phần cứng tại kênh Youtube của mình.

- How to repair motherboard pc no display

- How to repair motherboard laptop

- Repair lcd backlight

- repair power LCD

- sửa nguồn màn hình LCD.

Schematic Lenovo G470 - VGA Nvidia

Quảng cáo Google

Schematic Lenovo G470 - LA6759 Nvidia

Quảng cáo Google

Sc

[Video] Hướng dẫn sửa chữa main Foxconn 45GMX mất nguồn chip Bắc

Quảng cáo Google

Hôm nay mình xin giới thiệu với các bạn video hướng dẫn sửa main pc, sửa main Foxconn 45GMX mất nguồn chip bắc dẫn đến không có nguồn Vcore và mian không hoạt động. Phân tích sơ qua các mức nguồn. Để kiểm tra một nguồn trên main pc như mình đã nói tuần tự của việc kiểm tra khi kích được nguồn sẽ là nguồn Ram, khi có đủ nguồn ram mới đến nguồn Bắc và Nam, sau cùng là nguồn Vcore. Nếu các bạn chưa biết đo nguồn ram tại vị trí nào, chip bắc và chip Nam tại vị trí nào các bạn có thể để lại ở phần comment mình sẽ làm một video hướng dân đo đạc cơ bản trên main PC cho các bạn.

Trước khi xem video các bạn có thể vào link bên dưới để xem các video hướng dẫn sửa chữa phần cứng khác nữa nhé.

- Video cách sửa main Pc mất nguồn ram.

- Video cách sửa nguồn LCD - độ nguồn bằng DM0565R.

- Video cách sửa cao áp LCD - LCD backlight

- Sửa laptop dell chập nguồn - How to repair motherboard laptop no display.

Video - Sửa laptop Dell Inspiron N5110 chập nguồn cấp trước

Tình trạng máy khi cấp nguồn ăn dòng 0,16A đó là triệu chứng của có chạm chập trên main. Tiến hành sờ nhanh phát hiện linh kiện nóng. Đó là IC TPS51125 đây là IC nguồn cấp trước.

 Quảng cáo Google Sau khi kiểm tra thấy tụ 5V LDO đi ra tại chân 17 chập, tiến hành tháo tụ vẫn không hết chập, xác định tháo IC cấp trước. Trên main đã hết chập. Tiến hành thay IC cấp trước tốt vào máy đã hết chập và lên nguồn bình thường.

Cách bạn có thể theo dõi video quá trình sửa chữa laptop dell chập nguồn cấp trước của mình.

Ngoài ra các bạn có thể tham khảo nhiều video sửa chữa khác trên kênh Youtube. Góc Kỹ thuật. Đăng ký kênh để nhận được video mới cũng như bài viết mới nhất các bạn nhé.

Chia sẻ Pan kích tắt đặc trưng Asus 8AIJ

Chào các bạn hôm nay mình xin viết một bài ngắn thôi chia sẻ một kinh nghiệm mình từng làm với khá nhiều dòng máy asus. Như các bạn đã biết với hiện tượng kích tắt, hoặc tắt đột ngột, hoặc khó kích nguồn. Đó là một hiện tượng khá khó vì bệnh rộng việc tìm kiếm và xác định đúng nguyên nhân đôi khi là khó khăn. Đối với mình cũng vậy việc tìm đúng nguyên nhân quyết định được 90% khả năng có sửa được hay không.

Bài viết này mình không nói về việc phân tích bệnh kích tắt hay không kích nguồn, hoặc là khó kích nguồn. Bài viết này mình chỉ muốn kể một câu truyện cũng như một bài học quý giá khi sửa chữa em Asus 8AIJ này cũng như nó giúp mình rất nhiều trong công việc sau này.

Lần đầu mình làm con máy này chắc cũng được gần 2 năm. Hồi đó gặp asus là sợ lắm, nói chung là củ chuối thôi rồi. Main chạy Nvidia . CPU Intel, mình nhớ hồi đó nhận con máy. Nó bị khó kích nguồn. Tình trạng là lúc kích được lúc không, thì cứ y bản cũ mà làm đó là RTC, IO, thạch anh 32K. Sau khi thay IO, kiểm tra kĩ mạch RTC, kiểm tra mạch đường thạch anh có bị đứt không, thay thạch anh tốt vẫn không được. Làm lại Nvidia, thay Nvidia vẫn không ra... quá là đau đầu đúng không ạ. Nhưng có một điều mình làm đến cùng hơn đó là thay thạch anh 32K từ Nvidia sang cho thạch anh bên IO bất ngờ hiệu quả. Máy chạy OK. Mình cũng không biết giải thích thế nào. Khả năng hợp lý nhất ở đây đó là IO  IT8502 kén thạch anh chăng.

Và với chỉ một cách làm đó mình đã sửa trên dưới chục con bị bệnh này với chỉ một phương pháp làm như thế mà thành công. Rất đơn giản đôi khi phải tốn rất nhiều thời gian để tìm ra. Mong các bạn có được thông tin có ích trong việc sửa chữa Laptop Asus 8AIJ bị pan bệnh như trên.

Sửa mạch quản lý nhiệt (Fan Laptop) Hp ProBook 4321S

Xin chào các bạn hôm nay mình xin hướng dẫn các bạn khắc phục lỗi mạch quản lý Fan của laprop HP Probook 4321S. Tình trạng Fan chỉ quay nhẹ và thỉnh thoảng mới quay. Tình trạng này luôn là như vậy mà không quay nhanh fan khi nhiệt độ của CPU và GPU đã cao, dẫn đến quá nhiệt máy tự ngắt để bảo vệ. Sau khi kiểm tra Fan và thay thử Fan tốt máy vẫn như vậy. Ta kết luận khối điều khiển Fan bị lỗi.

Quảng cáo Google Các bạn có thể dowload schematic HP Probook 4321s để tiện theo dõi.

Phần quản lý nhiệt

Nhìn vào sơ đồ ta thấy IC quản lý nhiệt có trách nhiệm điều chỉnh tốc độ quạt cũng như thông báo ngắt khi có quá nhiệt. Vì triệu chứng của máy là không có lệnh tăng tốc độ quạt khi nhiệt độ của CPU và GPU đã tăng cao. Nên khả năng lỗi IC quản lý nhiệt và sensor nhiệt là rất lớn. Trước tiên tiến hành thay thử IC quản lý EMC1412 có thể thay tương đương bằng EMC1402.

Và sensor gia tốc.

Tại đây cụ thể trên main lỗi U9038 dẫn đến main không có lệnh tăng tốc độ cho quạt để làm mát hệ thông kịp thời. Tiến hành thay IC tốt. Quá trình điều khiển Fan diễn ra bình thường máy đã chạy ổn định không còn triệu chứng tắt nguồn đột ngột do quá nhiệt.

Ngoài ra các bạn có thể tham khảo thêm các video về hướng dẫn sửa main pc, cách sửa màn hinh lcd sửa nguồn LCD, sửa laptop, sửa adaptor, repair motherboard pc, repair motherboard laptop ...

Cách tháo laptop

Schematic Hp ProBook 4320 - 4321S - SX6

Dowload schematic HP Probook 4320, 4321s.

Mã main : DASX6AMB8E0

Dowload schematic Hp Probook 4321s

[Video] Cách tháo laptop Sony Vaio

Cách tháo laptop sony vaio. Video hướng dẫn cách tháo laptop sony vaio. Nhằm giúp các bạn có thể có các thao tác tháo laptop đúng cách mình xin quay video hướng dẫn cách tháo lắp laptop sony vaio.

Ngoài ra các bạn có thể theo dõi các video. Hướng dẫn sửa main pc, cách sửa máy tính, repair computer, repair motherboard pc, repair motherboard laptop. Đừng quên đăng ký kênh để nhận được video mới một cách sớm nhất các bạn nhé.

Schematic Sony Vaio - MBX-214 MB780 Rev 1.1

[Video] Cách tháo laptop Lenovo G470

Cách tháo laptop đúng cách, cách vệ sinh bảo dưỡng laptop. Hôm nay mình xin giới thiệu với các bạn video tháo laptop LenovoG470 đúng cách. Giúp ích cho các bạn trong việc vệ đinh laptop .

Ngoài ra các bạn có thể theo dõi các video hướng dẫn sửa chữa phần cứng cơ bản đến các lỗi nâng cao.

Cách sửa mainboard pc

Cach sua main loi vcore

cách sưa laptop

sửa main board laptop

cách sửa nguon man hinh lcd

cach sua nguon

cach sua man hinh

cach sua main pc

sua man hinh lcd loi cao ap

how to open laptop dell, how to open laptop, repair motherboard pc, repair motherboard laptop, repair computer  , power supply repair,

[Video] Cách tháo, lắp Laptop dell N4010

Việc tháo lắp laptop là công việc đơn gian mà bất kỳ kỹ thuật nào cũng phải làm được nên video này mình giành để hướng dẫn các bạn không phải kỹ thuật hoặc các bạn sinh viên chưa có va chạm nhiều công việc,  có thể tự tháo laptop của mình để vệ sinh và bảo dưỡng mầ không cần phải mang qua các trung tâm.

Lợi ích của việc vệ sinh và bảo dưỡng laptop là điều không phải nói giúp tuổi thọ của máy tăng cao, hiệu suất tốt hơn vì máy sạch tản nhiệt tốt sẽ chạy mượt mà hơn. Ngoài ra các bạn có thể tham khảo các video sửa chữa main pc, repair motherboard pc, repair motherboard laptop. sua man hinh lcd, cách sửa nguon ATX.... sua nguon man hinh LCD

sửa adaptor LCD , repair adaptor

[Video]Cách đo và kiểm tra nguồn cấp trước laptop HP-DV4 AMD (TPS51125)

Hôm nay mình xin hướng dẫn các bạn đo và kiểm tra nguồn cấp trước trên máy Laptop DV4 AMD- Mã main LA -  4117P. Các bạn dowload schematic HP DV4- LA-4117P

IC nguồn cấp trước của main này là TPS51125. Trên các diễn đàn cũng như trên các website chia sẻ về phần cứng laptop cũng đã nói rất nhiều về vấn để sửa chữa nguồn cấp trước cho dòng máy nay. Bài viết này ngoài việc tổng hợp lại vẫn đề đó, mình cũng xin có thêm video đo đạc trực tiếp trên main nhằm hỗ trợ tốt hơn cho các bạn mới vào nghề cũng như đang muốn thử sức vọc với nghề.

Cách bạn click vào hinh để phóng to.

Như sơ đồ IC cấp trước trên main là PU301. Các bạn có thể đo nguồn cấp trước 5V tại cuộn dây PL301, và 3,3V cấp trước tại cuộn dây PL302.

Nếu tại đây không có áp, như vậy là máy đang mất nguồn cấp trước. Chúng ta sẽ tiến hành các phép đo đạc như sau để xác định hư hỏng và sửa chữa.

• Cần có điện áp B+ (=20V) cấp cho IC dao động qua chân VIN (16) và cấp cho tầng công suất.
  - Nếu mất điện áp này thì bạn cần kiểm tra lại mạch đầu vào.
• Cần có điện áp 5V đi ra ở chân VREG5 (17)
  - Nếu mất điện áp này là hỏng IC dao động TPS51125
• Cần có điện áp 3V đi ra ở chân VREG3 (8)
  - Nếu mất điện áp này là hỏng IC dao động TPS51125
• Cần có điện áp 2V ra ở chân VREF (3)
  - Nếu mất điện áp này là hỏng IC dao động TPS51125
• Cần có điện áp ở chân TONSEL
  - Chân này nối với điện áp VREF nên mất điện chân này là do mất điện ở chân VREF.
• Cần có lệnh ENTRIP1 và ENTRIP2 khoảng 3V.
  - Nếu mất các điện áp lệnh này thì bạn cần kiểm tra nguồn 3V cấp cho IC điều khiển, kiểm tra chân AC_IN (EXT_PWR) phải có mức cao (3V), nguồn VIN từ chân Adapter cần có điện áp tối thiểu là 14,5V.

Cách bước đo và kiểm tra lệnh cho IO khi đủ các lệnh mà mất lệnh Entrip 1 và lệnh Entrip 2. Để có được hai lệnh này thì các nguồn và lệnh sau phải có đủ.

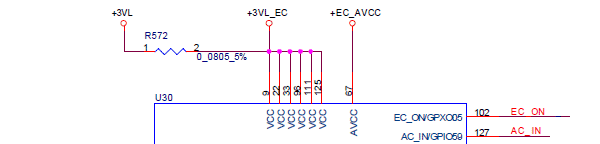

Như sơ đồ IO là U30 trên main. Ta quan tâm điện áp cấp và các chân VCC của IO đã có đủ chưa. Cụ thể ở đay là các chân số 9, 22, 33, 96, 111, 125 các bạn có thể đo 1 trong các chân có áp là được.
